Activité 2 Internet Réseaux privés et publics

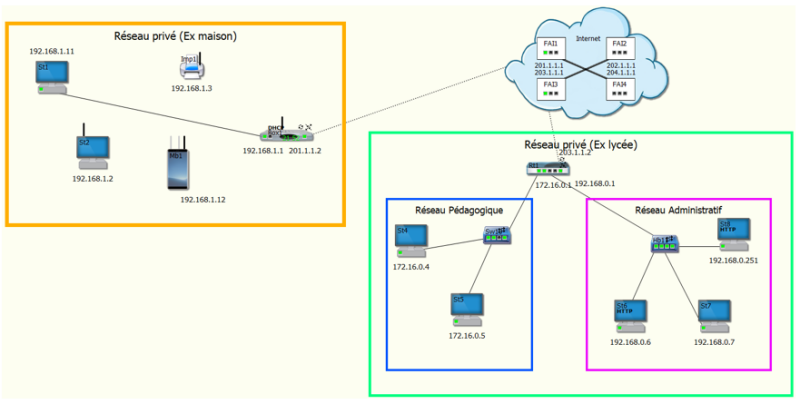

Dans cette activité, nous allons étudier sur simulateur un réseau mêlant réseaux privés (appelés réseaux locaux ou LAN) et réseaux publics (Internet ou WAN) :

Mais avant faisons des manipulations bien réelles sur votre ordinateur en utilisant l’invité de commande de Windows ; l’invité de commande (cmd pour « command prompt » en Anglais) existe sur tous les systèmes d’exploitation et permet d’écrire des commandes en ligne (saisies au clavier).



À faire vous-même 1 :

  • Dans la barre de recherche de Windows, saisissez « cmd » puis cliquez sur « Invite de commandes »

  • Tapez la commande « ipconfig »

  • Recherchez dans le résultat obtenu l’adresse logicielle IP V4 de la carte réseau de votre machine ainsi que son masque

  • Demandez à vos voisins le plus proche leur adresse IP V4 du type a.b.c.d puis testez la communication avec cette machine par la commande « ping a.b.c.d »

Cette commande lance 4 essais et affiche le résultat de chaque essai.

La commande « ipconfig /all » donne bien plus d’informations.



À faire vous-même 2 :

  • Tapez la commande « ipconfig /all »

  • Identifiez l’adresse physique Mac de votre machine

Revenons sur simulateur et au réseau présenté au tout début de cette activité.



À faire vous-même 3 :

  • Ouvrez le fichier le fichier « reseau internet.nts »

  • Effectuez un « ping » de St1 vers FAI1 (Fournisseur d’Accès à Internet)

  • Tentez d’en faire de même de St2 toujours vers FAI1

St1 peut donc accéder au réseau internet via son Fournisseur d’Accès à Internet mais pas St2 !



À faire vous-même 4 :

  • Comparez les paramétrages des deux stations et recherchez la cause du problème

  • Complétez le paramétrage de St2 puis tentez de nouveau le « ping » de St2 vers FAI1… avec succès

  • Effectuez un « trace route » de St2 vers le routeur Rt1 (adresse 203.1.1.2) et identifiez l’intérêt d’un « trace route » par rapport à un « ping »

La passerelle est l’adresse de la carte réseau locale (interne) de la box ou d’un routeur servant de passerelle (de porte) avec internet.



À faire vous-même 5 :

  • Tapez la commande « ipconfig » simplement sur votre ordinateur

  • Identifiez l’adresse de la passerelle de votre machine vous donnant accès à internet

Lorsque vous saisissez dans la barre d'adresse d’un navigateur WEB (Browser en Anglais) une adresse dite symbolique comme « google.com », cette adresse lisible et facilement mémorisable par un humain, sera en réalité convertie en une adresse IP par un serveur DNS (« Domain Name System ») ; par exemple pour google.com : 172.217.11.78



À faire vous-même 6 :

Le lien ci-dessus est en réalité une adresse URL dans laquelle l’adresse DNS (le nom de domaine en Français) est « www.site24x7.com ».

On distingue les adresses privées (en local) et les adresses publiques (distant sur le réseau internet).

3 Plages d’adresses privées :

  • De l’adresse 10.0.0.0 à 10.255.255.254
  • De l’adresse 172.16.0.0 à 172.31.255.255
  • Et de l’adresse 192.168.0.0 - 192.168.255.255

Les autres sont des adresses publiques comme celle de Google avec « 172.217.11.78 ».

Précédemment (À faire vous-même 2), vous avez employé la commande « ip-config » pour déterminer l’dresse privée de votre machine. Maintenant il est possible de connaitre l’adresse IP publique (vue d’internet) du réseau privé sur lequel vous êtes.



À faire vous-même 7 :

  • Utilisez le site « http://www.mon-ip.com/ » pour trouver l’adresse publique IP V4 du réseau privé sur lequel se trouve votre ordinateur puis retrouvez l’IP V4 privée que vous avez trouvé précédemment par la commande « ipconfig »

  • Utilisez les sites « https://www.hostip.fr/ ou https://adresseip.com/geolocalisation-ip.php » pour vous géolocaliser puis géolocaliser d’autres IP V4 (Par exemple 194.254.0.0 pour la France)

Revenons au simulateur qui permet de simuler pour chaque station un navigateur WEB.



À faire vous-même 8 :

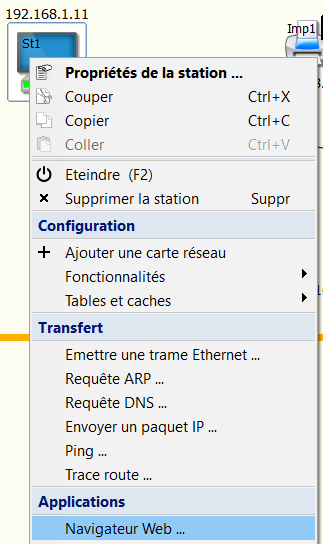

  • A partir de St1, ouvrez son navigateur WEB :

  • Saisissez dans la barre d’adresse uniquement le nom de domaine (DNS) du lycée : lpo-charlescoeffin.fr

  • Observez ce qui se passe au fur et à mesure

  • Tentez d’en faire de même à partir de St2

  • Comparez les paramétrages des deux stations et recherchez la cause du problème

  • Complétez le paramétrage de St2 puis tentez de nouveau… avec succès

  • Double cliquez gauche sur le nuage (Cloud) internet puis activez l’onglet « Noms de domaine » afin d’observer l’adresse IP du site du lycée :

Le site est hébergé sur l’ordinateur St8 et non sur le routeur Rt1… et pourtant c’est l’adresse du routeur (Le 203.1.1.2) qui est associée au site.  Le routeur effectue une translation d’adresse (NAT pour « Network Address Translation »).



À faire vous-même 9 :

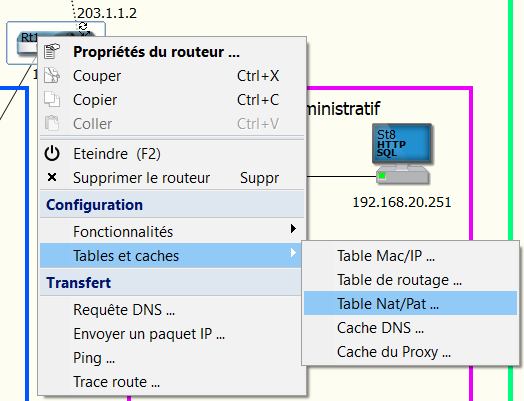

  • Ouvrez la table Nat/Pat par clic droit sur le routeur Rt1 puis en suivant la capture d’écran ci-contre :

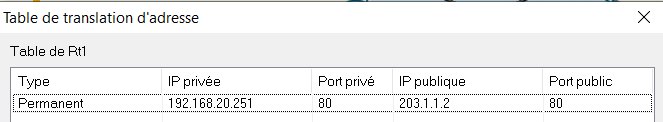

  • Observez cette table indiquant que l’adresse publique « 203.1.1.2 » permet d’accéder à l’adresse du serveur WEB :

Pour complément d’information, il faut aussi prendre en considération le port de communication.

Chaque type d’application réseau se voit affecté un port de communication. Par exemple un navigateur WEB a comme port le numéro 80 alors que le numéro de port 25 est réservé pour l’envoi de mails.

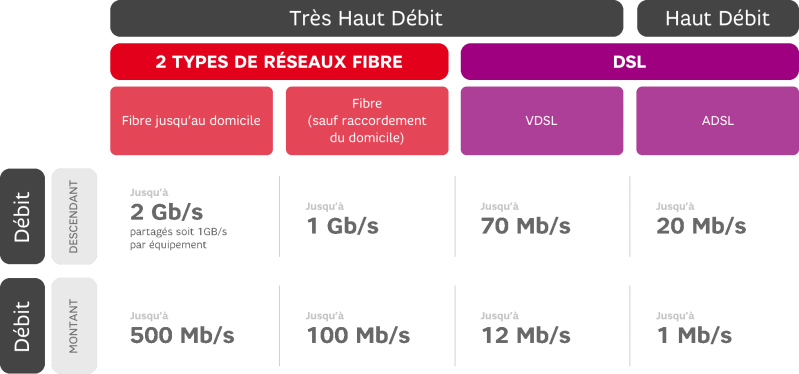

Différents types de réseau filaire est possible entre votre box et votre FAI (Fournisseur d’Accès Internet) :

À faire vous-même 10 :

  • En formant un groupe de 4 élèves, produisez un petit exposé si possible sous forme d’un diaporama (slide en anglais) autour des différents types de réseaux filaire et non filaire (Fibre optique, ADSL, Wifi, 4G, 5G etc.)
